[bricolage] Montage d'une canne a mouche

[denis49]

au fil de ce poste je vais vous faire decouvrir le montage d'une canne a mouche de A à Z
se dont vous aurez besoin
un banc de montage et sechage (fabriquer un banc de montage c est ici)

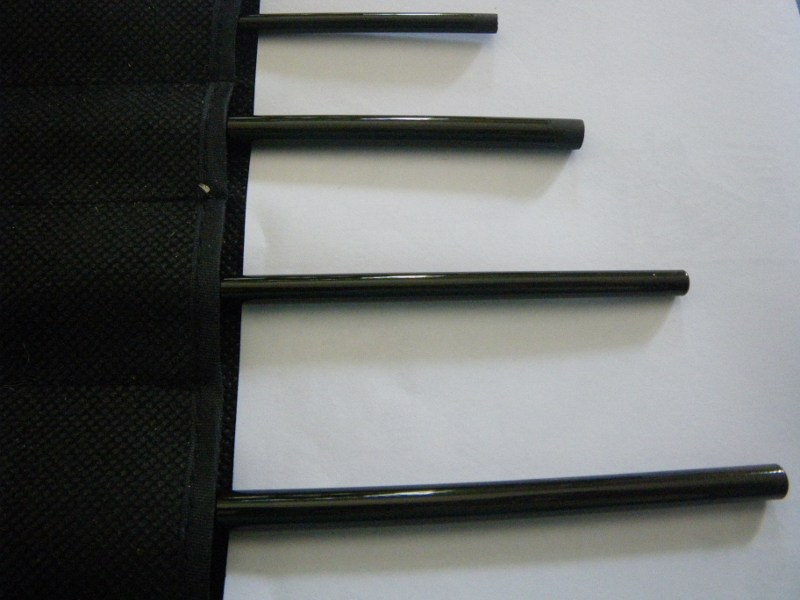

un blank de canne pour ma part ce sera :
blank 9 pieds soie de 4 action de pointe en 4 pieces

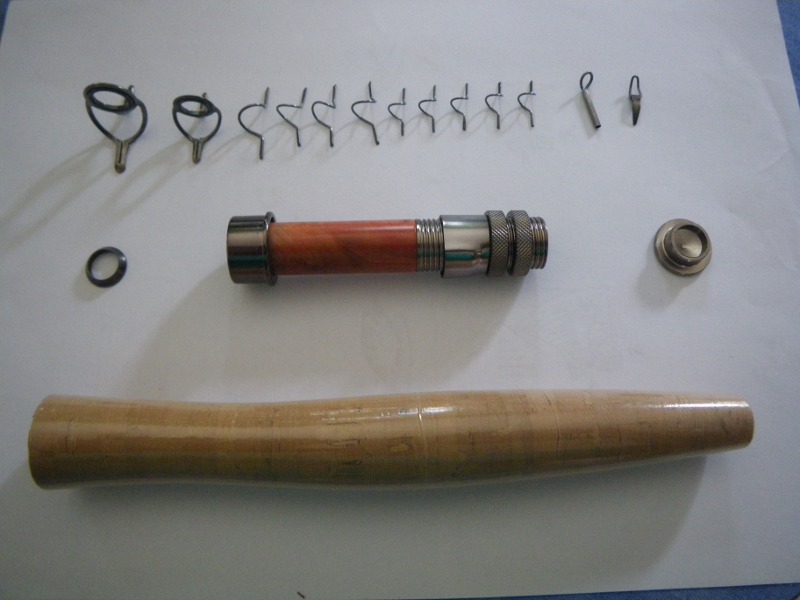

un porte moulinet
une poignée en liège
les anneaux
l'enjoliveur de finition
l'accroche mouche

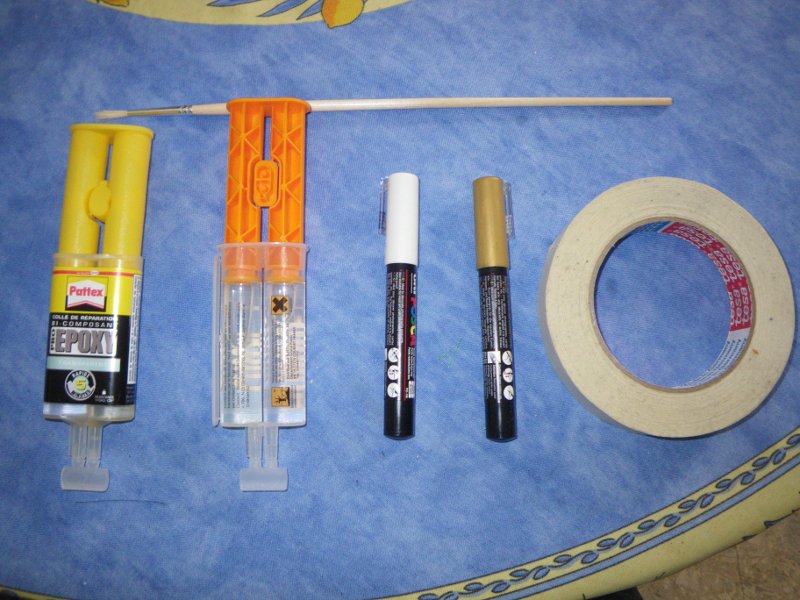

puis du petit materiel
pinceaux
lames de rasoir
colle epoxi bi-composant
fil de ligature
vernis a ligature
scotch papier ou rislan pour faire tenir les anneaux
chiffon et alcool pour enlever si necessaire les trace de colle
et feutres permanent pour la deco
un petit exemplaire en photo

[denis49]

premiere etape trouver l'épine de la canne

Qu'est ce que l'épine d'une canne

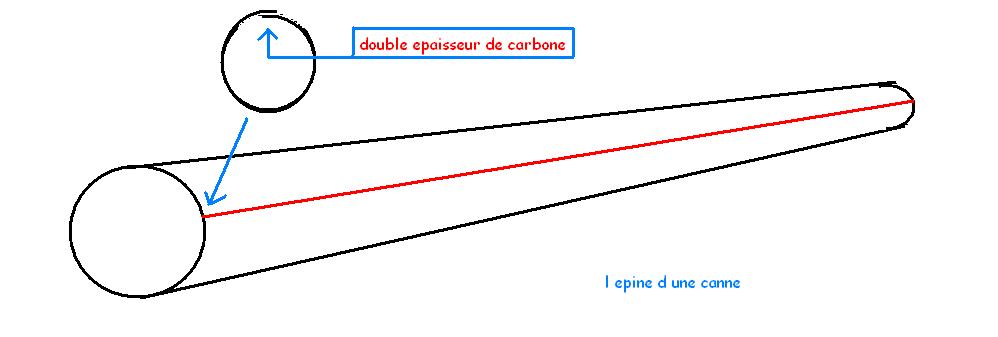

il faut imagine la fabrication d'un blanc de canne . plus simplement une canne est fabriquée par un enroulement de feuille de carbone en forme de cone a un certain endroit la feuille est donc double c est la que ce trouve l'épine (voir le schema ) d ou une rigidité plus fort sur toute cette partie c est tres important de la trouver sur les 2 premier brins



Comment la trouver !
soit celle ci est reperée par le constructeur ou vous devez la trouver
pour cela une solution simple prenez le scion, posez le talon de ce brin sur une sol lisse et dur
poser la partie la plus fine dans le creux de votre main droite faites un angle de 45° puis de votre main gauche exerce une pression vers le bas en faisant tourne le brin entre vos doitgs
vous remarquerez qu a un certain endroit le talon arrive a un point dur et saute c est l epine ou la double epaisseur de carbone qui provoque se phenomenee
Pour marquer l'épine utilisez un bout de scotch papier puis faites un petit trait au stylo pour marquer l'épine.
repetez l operation pour le deuxieme element voir les autres mais ce n est pas necessaire seul les 2 premier sont important

une fois l'épine trouvée vous avez 2 solution pour posser vos anneaux
sur l'épine: la canne sera plus stable
a l'oposée de l'épine:la canne sera plus precise mais moins stable

voila pour l'épine

[denis49]

Collage de la poignee et de l anneau de tete
aujourd hui nous allons coller la poignee, le porte moulinet, la virole de finition et l anneau de tete

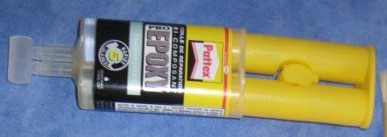

pour effectuer cette operation nous utiliserons de la colle epoxy bi-composant

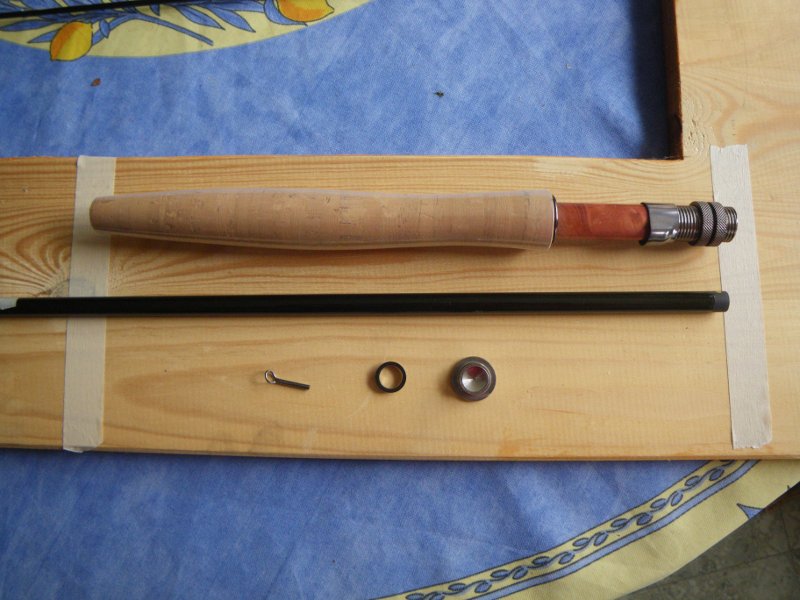

preparer votre blank en reperant la position de la poignee et du porte moulinet
personnellement j ai represente la mesure sur une planche de bois avec 2 morceaux de scotch pour avoir ma longueur



une fois le reperage fais prepare la colle
utilisez un petit recipiant pour faire votre melange la seringle vous delivrera la meme quantite des 2 composants
melange bien le tout attention la colle prends tres vite ( n en prepare pas de trop a la fois)
enduissez votre blank a l aide de vos reperes puis mettez la poignee et le porte moulinet

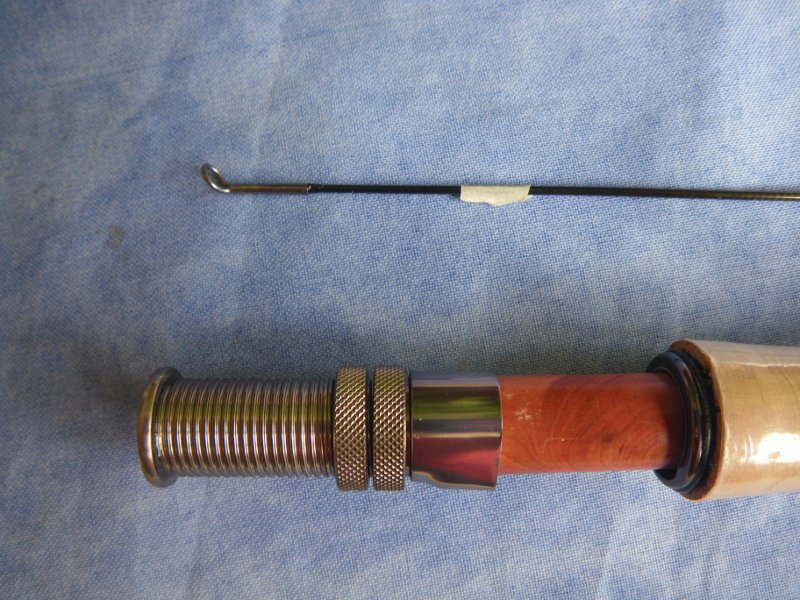

j ai fais l operation en 2 fois pour finir par la virrole de finition et l anneau de tete
pour l anneau de tete positione le bien dans l axe de l epine



voila ces operations fini laissez secher

[denis49]

Preparation des anneaux
aujourd hui nous allons preparer les anneaux car ils ont souvent un defaut

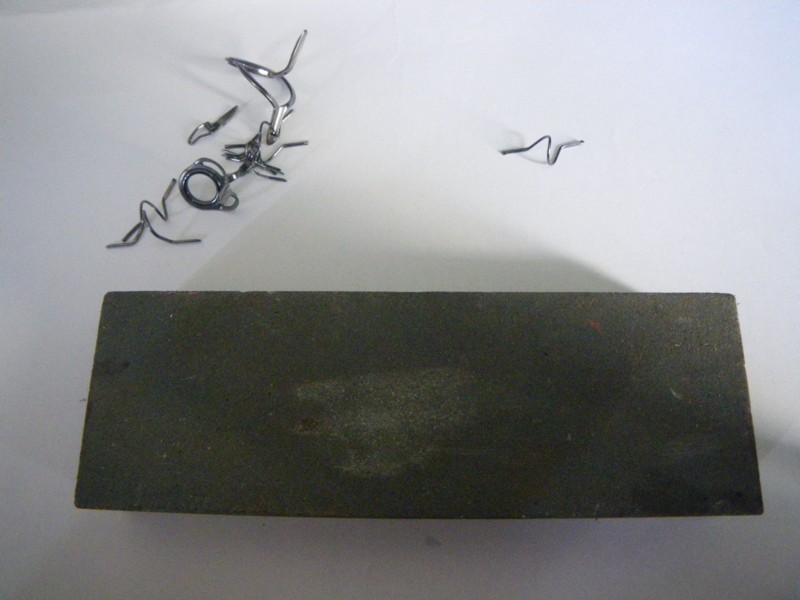

pour ceci j utiliserai une pierre a affuter les couteaux

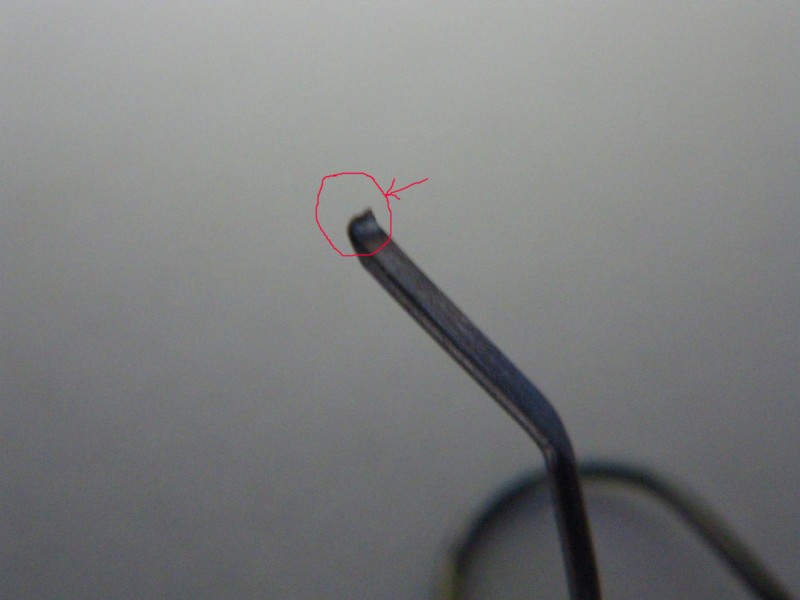

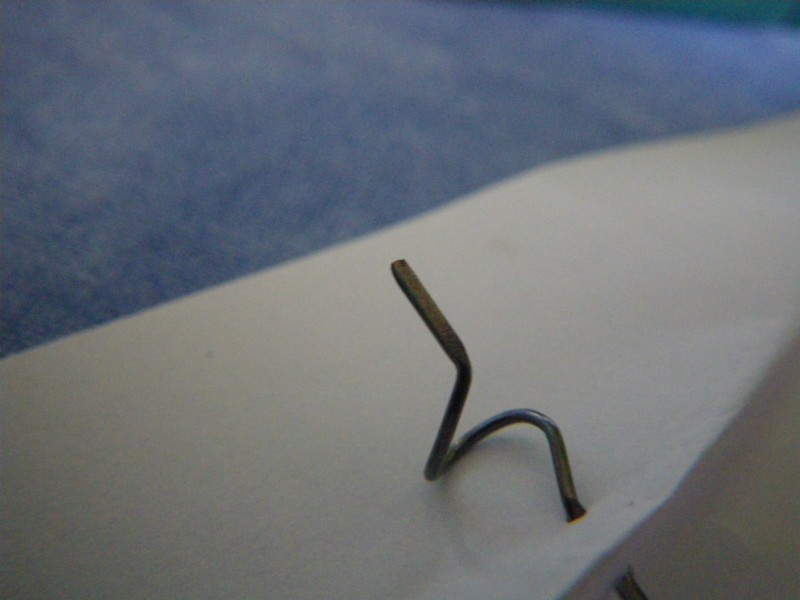

comme vous pourrez le remarquer sur cette photo il y a une bavure sous le dessous des anneaux a l endroit ou il repose sur le blank( voir la photo ci dessous



apres passage sur la pierre voici le resultat



faites tous les anneaux un a un pour ma part j utiliserais des anneaux mono patte

[denis49]

Fixer les anneaux
apres la preparation des anneaux nous allons passer au positionnement
comment les placer !
pour chaque longeur de canne les cotes sont differentes pour trouver les cotes il suffit :
d aller sur internet dans votre moteur de recherche et effectuez cette recherche
tapez " Guide spacing chart "
ou bien allez sur les sites de " orvis, loomis ou sage" vous y retrouverez ces tableaux d espacement
ou encore vous trouverez votre bonheur ici tableau d espacement d anneaux

une fois les cotes trouvees vous devez fixer les anneaux de maniere provisoire

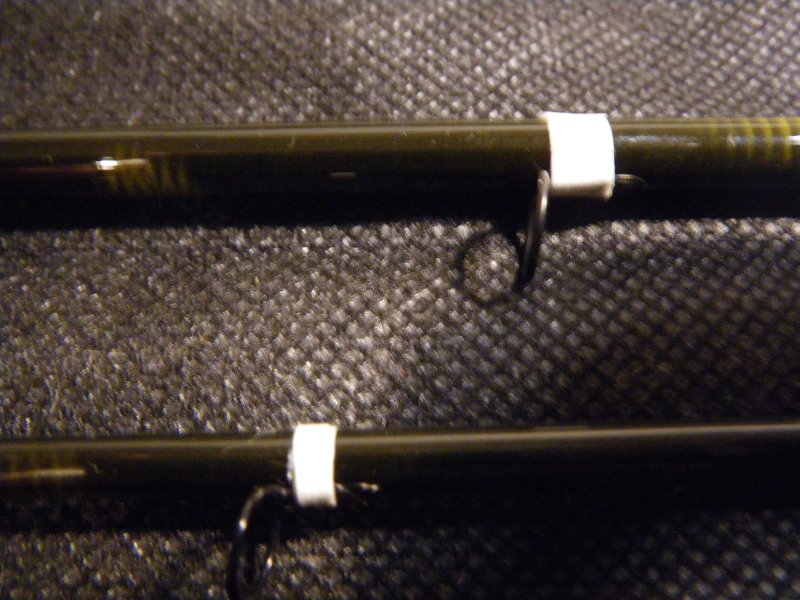

pour se faire vous pouvez utiliser des rislan, des elastiques ou du scotch papier
personnellement j utilise cette methode
les cotes de vos anneaux sont toujours prise en partant de l anneau de tete emboitez votre canne et mesurez les espacements
une pastelle blanche fera l affaire pour repere la place de vos anneaux

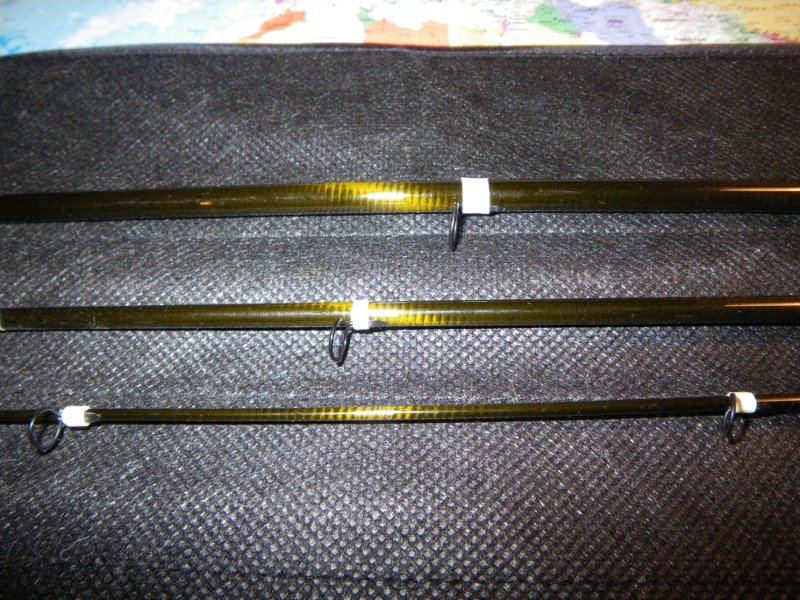

une fois tous les reperes de cote marques sur votre blank positionnez les anneaux



une fois tous les anneaux fixes provisoirement sur votre blanck verifier bien leur alignement



quand tout est bien aligne vous pouvez passer a l etape suivante
les ligatures

[denis49]

Les ligatures

aujourd hui on attaque les ligatures
une fois les anneaux fixes provisoirement et verifier leur alignement vous pouvez attaquer
il est temps de vous servir de votre banc de montage voir le schema de fabrication de ce banc


une video pour effectuer les ligature vaut mieux qu un grand discours c est parti

Vidéo en provenance de : www.dailymotion.com

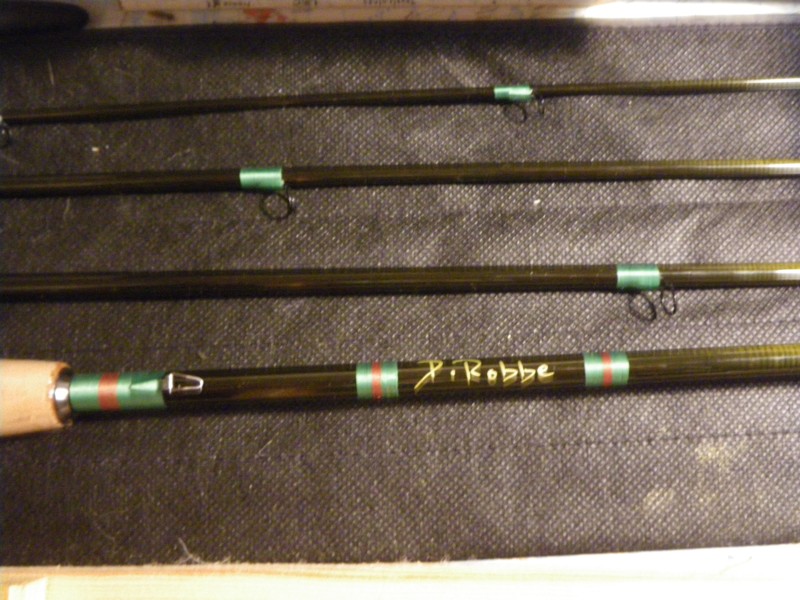

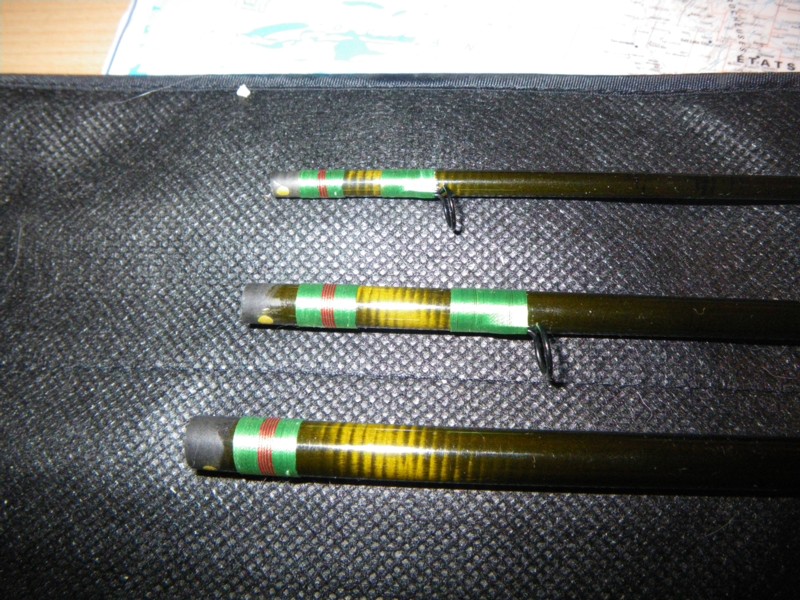

realisez toutes vos ligatures voir le resultat




n oubliez pas la decoration

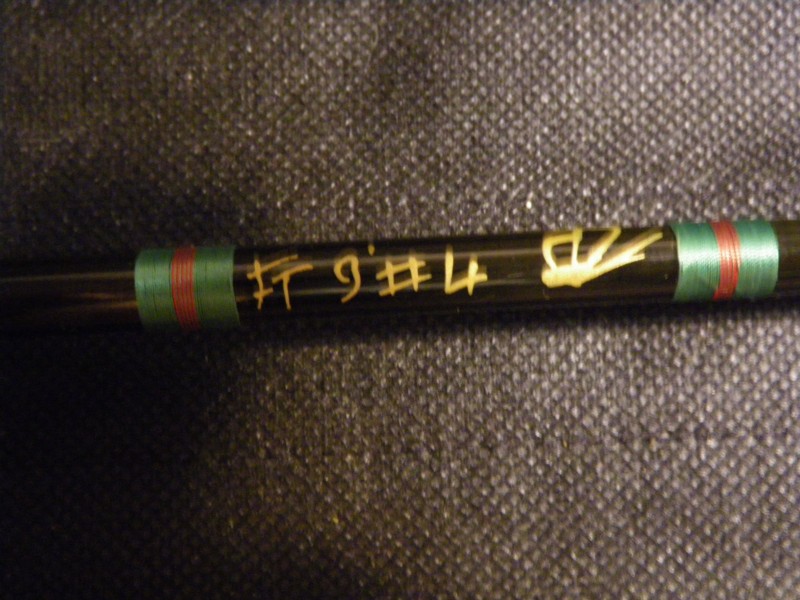

la designation de votre canne et la soie utilisee

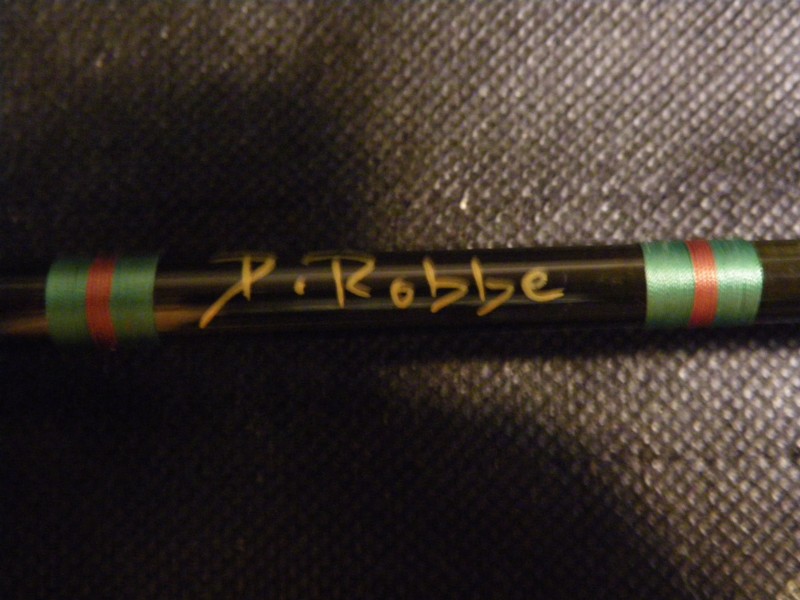

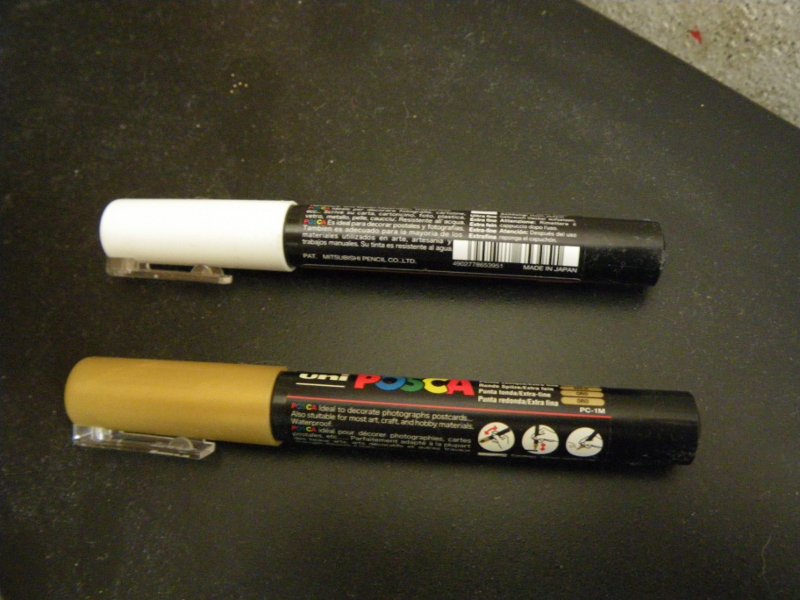

ainsi que votre signature utilisez des feutres permanent pour la deco ( voir photo)




voila ca commence a prendre tournure
la suite le vernissage

[denis49]

Vernissage des ligatures

une fois toutes vos ligatures et decorations finies nous allons passer au vernissage

pour realiser ceci vous aurez besoin de /
un banc de montage
des pinceaux fin en poil synthetique
des petits pots en plastique " personnellement j utilise des timbales en plastique que je coupe"
du diluant pour le nettoyage des pinceaux

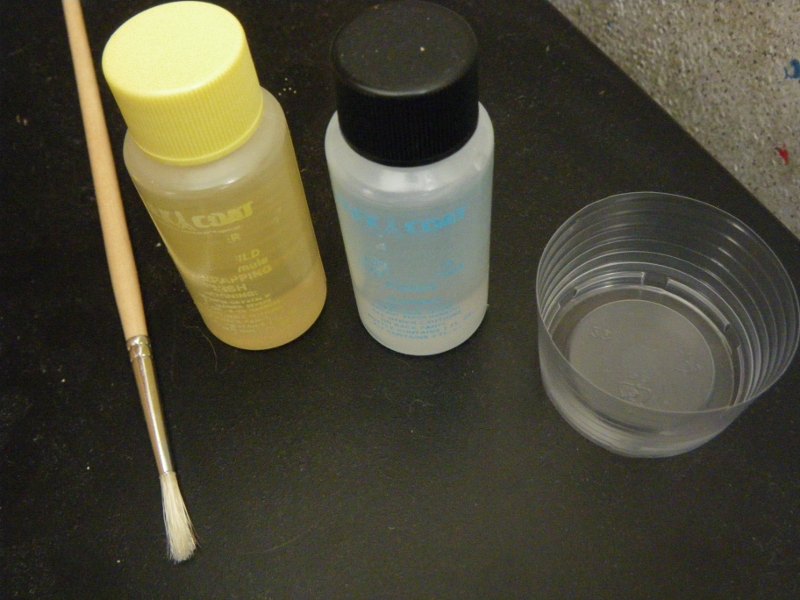

du Flex Coat en version lite



Preparation du melange
le Flex Coat est fourni generalement avec des seringles
prennez un petit pot en plastique et verse la meme quantite de vernis et de durciceur
n en prepare pas de trop 2ml suffise pour faire 3 ou 4 ligatures
melangez bien le tout afin d obtenir un melange homogene
des que le melange durci n hesite pas a refaire le melange

voici une petite video qui vous expiquera comment vernir vos ligatures

Vidéo en provenance de : www.dailymotion.com

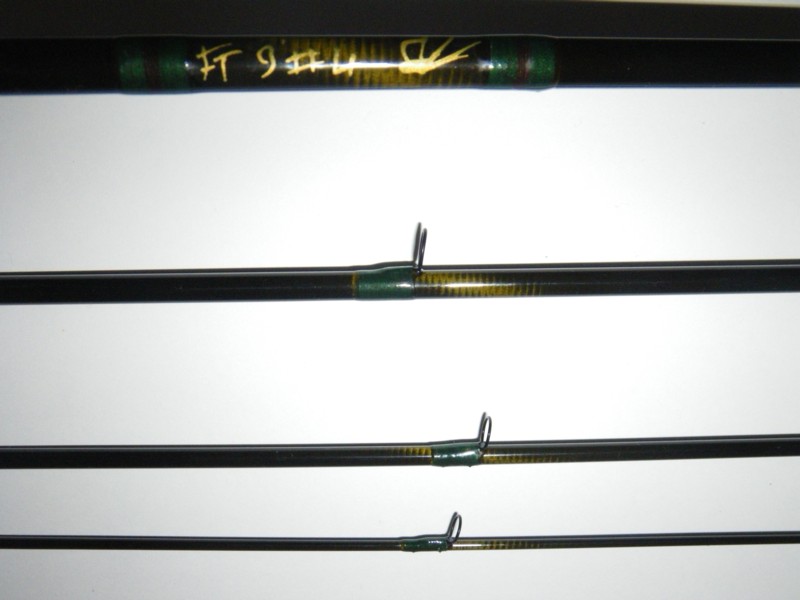

voici le resultat final
avant vernissage

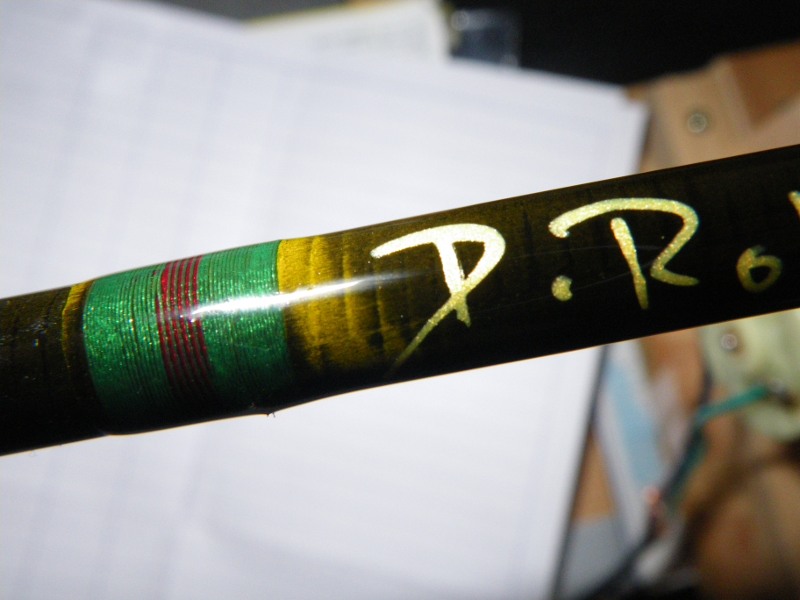

apres vernissage


laissez bien secher environ 12h par brin

le prochain poste sera les photos du resultat final

[denis49]

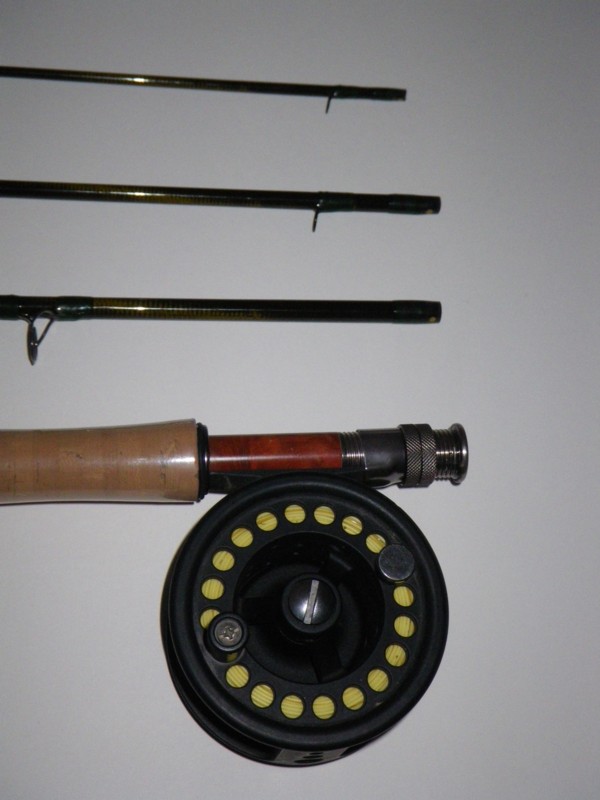

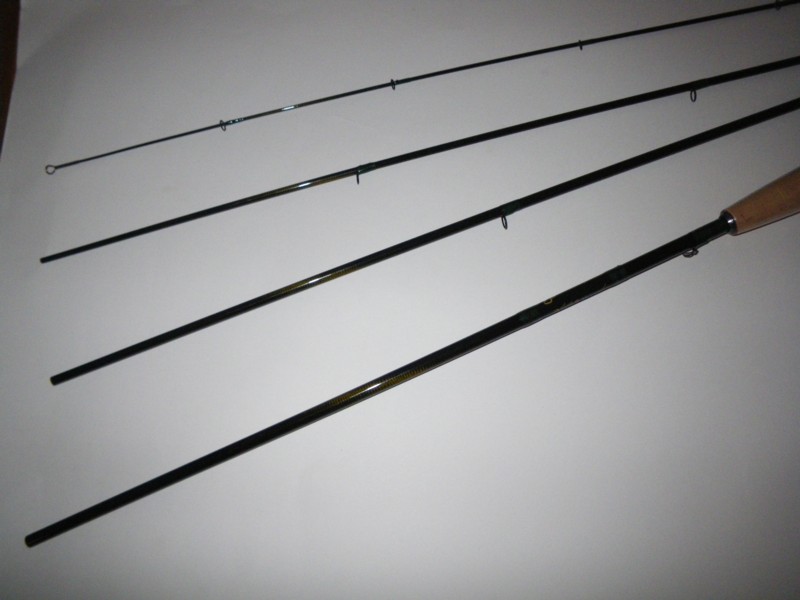

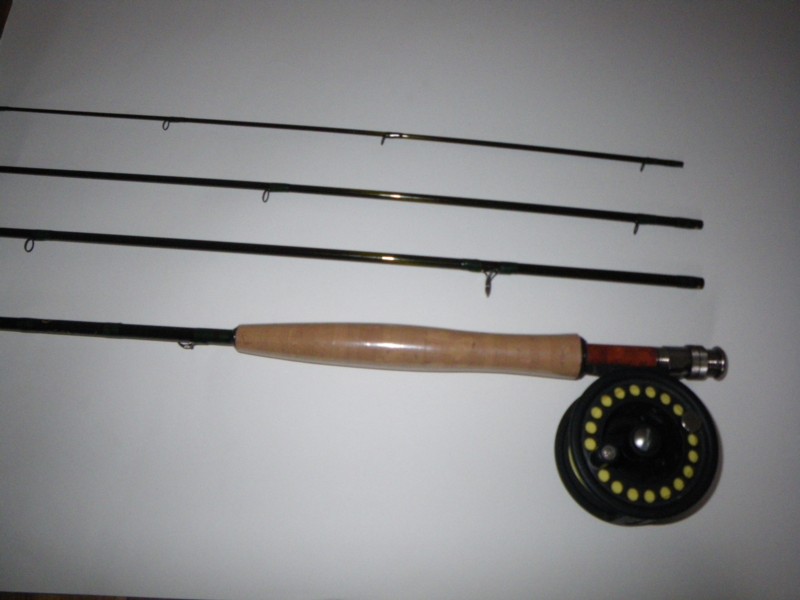

voila le verni est sec le resultat final en photo









la prochaine etape essai au bord de l eau

si vous avez des question ou des commentaires allez y

[phil422]

j'en aurais surement une à monter avant l'ouverture, si jamais tu as peur de t'ennuyer, je crois que je vais te trouver une occupation. super boulot t'es un vrais

philippe

[mike44]

salut c est vrai superbe boulot!!!
c est un vrai plaisir!!! par contre je sais que tu vas avoir le plaisir maintenant de pecher avec une canne que tu as fabriqué mais au niveau financier sais tu en comparant les prix si tu a fait des economies ou comment ca te revient par rapport a une canne de meme gamme déjà montée????
mais en tout cas ca donne envie d occuper les soirées de cet hiver......

a+
mike (ton admirateur.... )
